Konfiguracija u svega nekoliko koraka. Spreman za brzo puštanje u rad.
SYMAP® ECO je uređaj za upravljanje i zaštitu pojedinačnog dizel agregata koji objedinjuje upravljanje agregatom, zaštitu generatora i funkcije sinhronizacije u jednom uređaju. Namenjen je standardnim primenama rezervnih agregata u niskonaponskim sistemima i zasniva se na unapred pripremljenim ECO Basic template-ima. Izbor odgovarajućeg template-a i podešavanje osnovnih parametara omogućavaju da se konfiguracija završi u svega nekoliko koraka, čime se značajno skraćuje vreme puštanja u rad. Veliki grafički LC displej i funkcijski tasteri omogućavaju jednostavno rukovanje, pregled merenja i dijagnostiku rada uređaja.
Zahvaljujući ECO Basic template-ima i unapred dodeljenim ulazima i izlazima, konfiguracija se završava u svega nekoliko koraka. Kod standardnih aplikacija puštanje u rad se tipično svodi na 15 do 30 minuta.
Tri ECO Basic template-a razlikuju se po broju kontrolisanih prekidača, do najviše tri. Template se bira u ECO Parameter Tool-u, a jednopolna šema na displeju automatski prati izabranu konfiguraciju.
Standardni signali i komande već su unapred dodeljeni: povratne informacije prekidača generatora i mreže, komande za uključenje/isključenje prekidača, signal sinhronizacije (Sync ON), start signal, ventil goriva i stop u nuždi. Pored toga, dostupno je nekoliko slobodno programabilnih ulaza i izlaza za specifične zahteve projekta.
Podešavanje je vođeno meni-stablom, lokalno na uređaju ili preko laptopa. Parametri se mogu jednostavno preneti na druge SYMAP® ECO uređaje iste ili slične konfiguracije.
Niski napon. Namenjen niskonaponskim sistemima; merni naponski ulazi 400 V.
Brzo puštanje u rad. Tipično 15 do 30 minuta, kroz jednostavno i intuitivno podešavanje.
14 ulaza / 12 izlaza. Većim delom predefinisani, uz nekoliko slobodno programabilnih.
Namensko, standardizovano rešenje za pouzdano rezervno napajanje pojedinačnim dizel agregatom, bez složenog projektovanja i uz najkraće vreme puštanja u rad.
ECO Basic template i unapred dodeljeni ulazi/izlazi; standardna aplikacija spremna za 15 do 30 minuta.
Upravljanje agregatom, zaštita generatora i sinhronizacija objedinjeni u jednom uređaju.
Tri mikroprocesora sa međusobnim nadzorom (watchdog); sve zaštitne funkcije rade istovremeno.
Lokalno podešavanje uz lozinku, prenos parametara na druge uređaje; bez daljinskog programiranja.

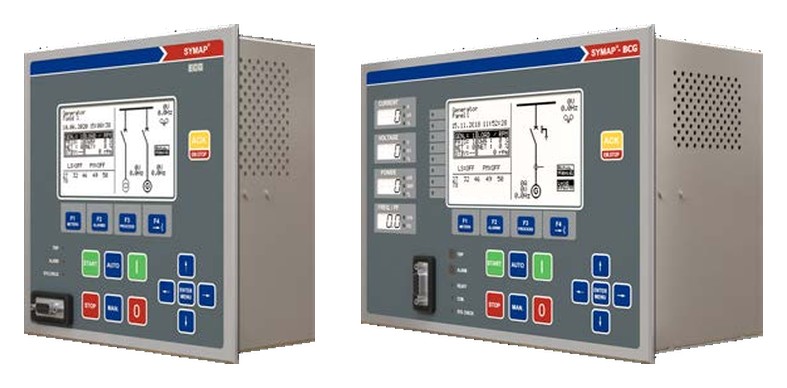

Ista SYMAP platforma i isti kvalitet. Razlika je u fleksibilnosti i opsegu: ECO je standardizovan i brz, ECG je fleksibilan za složenije primene, a BCG pokriva najsloženije sisteme i diferencijalnu zaštitu.
| Karakteristika | SYMAP® ECO standardni ova stranica |
SYMAP® ECG napredni / fleksibilni |
SYMAP® BCG najsloženiji / kritični |
|---|---|---|---|
| Primena | Standardni pojedinačni agregat | Složenije primene, više agregata | Najsloženije i kritične primene |
| Naponski nivo | Niski400 V | Niski i srednji | Niski i srednji |
| Aplikacije | 3 pripremljeneECO Basic 1/2/3 | Sve aplikacije | Sve aplikacije |
| Konfiguracija | Fiksna (template) | Fleksibilna | Fleksibilna |
| Hardver i I/O | Fiksni14 DI / 12 DO, 2 AI, 2 AO | Fleksibilni, proširiviCMA, do 38 / 36 | Fleksibilni, proširiviCMA, do 38 / 36 |
| Kontrola prekidača | do 3 | do 5 | do 5 |
| Sinhronizacija | Generator sa sabirnicomjedna sinhronizaciona jedinica, ANSI 25/A | Generator sa mrežom i generator sa generatoromparalelni rad, uz PMS | Generator sa mrežom i generator sa generatoromparalelni rad, uz PMS |
| Obim zaštite | Standardni set za agregat | 40+ ANSI | 40+ ANSI |
| Diferencijalna zaštita | ne | Generatora (87G)uz CT-Diff grupu | dagenerator (87G) i transformator (87T); blok generator-transformator kombinacijom 87G+87T; REF (87N) |
| Upravljanje energijom (PMS) | ne | Integrisani PMSdo 14 generatora | Integrisani PMSdo 14 generatora |
| Komunikacija | Modbus RTU, CAN | Fleksibilna | PROFIBUS, Modbus TCP, IEC 61850, IEC 60870-5-103 |
| Potrebno znanje | Osnovno | Napredno | Napredno |
| Vreme puštanja u rad | 15 do 30 min | Duže; zavisi od aplikacije | Duže; kompleksan inženjering |
| Isplativost | Ekonomično namensko rešenje za standardni agregat | Izuzetno isplativ za sve što nije standardno | Najisplativiji za najsloženije i kritične sisteme |
Za standardni pojedinačni agregat, ECO je najbrže i najisplativije rešenje. Čim primena postane složenija (srednji napon, više agregata, PMS, napredna zaštita), ECG postaje izuzetno isplativ izbor. Za najsloženije i kritične sisteme, gde se traži diferencijalna zaštita, koristi se BCG.
SYMAP serija (Y/BC)Paralelni rad sa mrežom je samo momentalan, tokom zamene; nije za trajni mrežno-paralelni rad.
Modbus RTU je dostupan za razmenu podataka sa nadzornim/centralnim sistemom. Uređaj nema daljinsko programiranje: parametrizacija se radi lokalno, a pristup računarom je zaštićen lozinkom sa vremenskim isključenjem.
Tri mikroprocesora sa međusobnim nadzorom (watchdog); sve zaštitne funkcije mogu raditi istovremeno.
SYMAP® ECO pokriva standardni pojedinačni niskonaponski dizel agregat. Za postrojenja sa više agregata, srednji ili visoki napon, integrisani Power Management System ili napredniju zaštitu generatora, koriste se odgovarajuće SYMAP® varijante.
Rezervni (standby) agregati
AMF / automatska zamena izvora
Pomoćne i pumpne stanice
Industrija i zgrade
SYMAP® ECO je pogodan i za zamenu (modernizaciju) postojeće automatike agregata, u okviru navedenih aplikacija.
Sistem-integratori
Proizvođači razvodnih ormana
Brodogradnja i offshore
Industrija i procesna postrojenja
Data centri i kritični objekti
Bolnice, aerodromi, komunalne službe
Za detaljne specifikacije, opsege podešavanja i podršku pri konfiguraciji, kontaktirajte naš tim ili zatražite pristup dokumentaciji.
